貴陽養殖污水處理：本實用新型公開了一種生物循環污水反應池，生物循環污水反應池包括：池體，包括底面、同心地設置于底面上的環形內側壁和環形外側壁;環形內側壁和底面圍合形成中心圓池;環形內側壁、環形外側壁和底面圍合形成環形池;環形池內周向分布有多塊隔板，多塊隔板將環形池分割成多個中間池以及相毗鄰的一個進水子池和一個出水子池;進水子池和出水子池之間的隔板為封閉式隔板，其余的隔板均為設有連通口的連通式隔板;進水子池上設置有進水端口，出水子池與中心圓池通過管道連通;進水子池、出水子池以及每個中間池上均設置有覆蓋件;中心圓池內設置有的沉淀箱。本實用新型旨在解決現在污水處理系統占地面積過大的技術問題。

　　權利要求書

　　1.一種生物循環污水反應池，其特征在于，所述生物循環污水反應池包括：

　　池體，包括底面、同心地設置于所述底面上的環形內側壁和環形外側壁;所述環形內側壁和所述底面圍合形成中心圓池;所述環形內側壁、所述環形外側壁和所述底面圍合形成環形池;

　　所述環形池內周向分布有多塊隔板，多塊所述隔板將所述環形池分割成多個中間池以及相毗鄰的一個進水子池和一個出水子池;所述進水子池和所述出水子池之間的所述隔板為封閉式隔板，其余的所述隔板均為設有連通口的連通式隔板;所述進水子池上設置有進水端口，所述出水子池與所述中心圓池通過管道連通;所述進水子池、所述出水子池以及每個所述中間池上均設置有覆蓋件;

　　設置于所述中心圓池內的沉淀箱，所述沉淀箱上設置有進水過濾口，所述沉淀箱靠近頂部的位置設置有與所述生物循環污水反應池的出水系統連接的出水端口。

　　2.根據權利要求1所述的生物循環污水反應池，其特征在于，所述生物循環污水反應池還包括回流管和設置于所述回流管上的泵體，所述回流管連通所述中心圓池和進水子池，所述泵體用于將所述中心圓池內的水抽回進水子池內。

　　3.根據權利要求2所述的生物循環污水反應池，其特征在于，所述回流管的第一端靠近所述中心圓池的底部，所述回流管的第二端靠近進水子池的頂部。

　　4.根據權利要求1所述的生物循環污水反應池，其特征在于，所述沉淀箱的底部通過地腳螺栓固定于所述底面上，所述沉淀箱的高度不小于所述中心圓池的高度。

　　5.根據權利要求1所述的生物循環污水反應池，其特征在于，所述生物循環污水反應池還包括設置于所述中心圓池底部的微孔曝氣器。

　　6.根據權利要求1至5任意一項所述的生物循環污水反應池，其特征在于，所述隔板平行于所述環形外側壁的徑向。

　　7.根據權利要求1至5任意一項所述的生物循環污水反應池，其特征在于，多個所述隔板沿所述環形內側壁的周向等間隔設置。

　　8.根據權利要求1至5任意一項所述的生物循環污水反應池，其特征在于，所述連通口設置于所述隔板的底部或頂部，相鄰的所述隔板的連通口上下錯開設置。

　　9.根據權利要求1至5任意一項所述的生物循環污水反應池，其特征在于，所述環形內側壁和所述環形外側壁均垂直于所述底面。

　　說明書

　　一種生物循環污水反應池

　　技術領域

　　本實用新型涉及污水處理領域，尤其涉及一種生物循環污水反應池。

　　背景技術

　　城市河流或湖泊與人們的生活居住環境緊密相關，都屬于生態敏感區域。這些水體易受城市污水排放的污染，而且自我修復能力很差，很容易導致黑臭水體產生。因此，城市內河和湖泊的污染對于環境影響更為明顯。

　　目前有很多用于減少水污染的污水處理系統，然而這些污水處理系統普遍存在占地面積過大的問題，結構冗余且建造成本高。

　　鑒于此，有必要提出一種生物循環污水反應池以解決或至少緩解上述缺陷。

　　實用新型內容

　　本實用新型的主要目的在于提供一種生物循環污水反應池，該生物循環污水反應池旨在解決現在污水處理系統占地面積過大的技術問題。

　　為了實現上述目的，本實用新型提供一種生物循環污水反應池，包括：

　　池體，包括底面、同心地設置于所述底面上的環形內側壁和環形外側壁;所述環形內側壁和所述底面圍合形成中心圓池;所述環形內側壁、所述環形外側壁和所述底面圍合形成環形池;

　　所述環形池內周向分布有多塊隔板，多塊所述隔板將所述環形池分割成多個中間池以及相毗鄰的一個進水子池和一個出水子池;所述進水子池和所述出水子池之間的所述隔板為封閉式隔板，其余的所述隔板均為設有連通口的連通式隔板;所述進水子池上設置有進水端口，所述出水子池與所述中心圓池通過管道連通;所述進水子池、所述出水子池以及每個所述中間池上均設置有覆蓋件;

　　設置于所述中心圓池內的沉淀箱，所述沉淀箱上設置有進水過濾口，所述沉淀箱靠近頂部的位置設置有與所述生物循環污水反應池的出水系統連接的出水端口。

　　優選地，所述生物循環污水反應池還包括回流管和設置于所述回流管上的泵體，所述回流管連通所述中心圓池和進水子池，所述泵體用于將所述中心圓池內的水抽回進水子池內。

　　優選地，所述回流管的第一端靠近所述中心圓池的底部，所述回流管的第二端靠近進水子池的頂部。

　　優選地，所述沉淀箱的底部通過地腳螺栓固定于所述底面上，所述沉淀箱的高度不小于所述中心圓池的高度。

　　優選地，所述生物循環污水反應池還包括設置于所述中心圓池底部的微孔曝氣器。

　　優選地，所述隔板平行于所述環形外側壁的徑向。

　　優選地，多個所述隔板沿所述環形內側壁的周向等間隔設置。

　　優選地，所述連通口設置于所述隔板的底部或頂部，相鄰的所述隔板的連通口上下錯開設置。

　　優選地，所述環形內側壁和所述環形外側壁均垂直于所述底面。

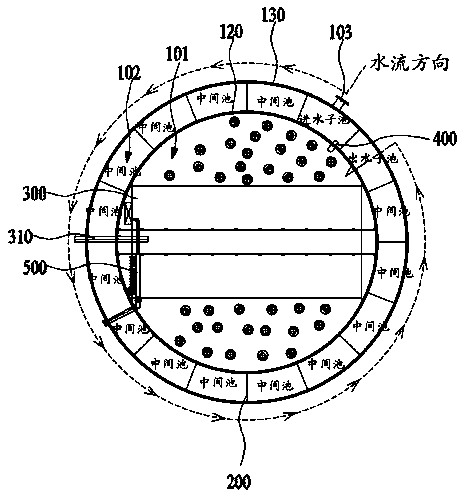

　　本申請的方案中，生物循環污水反應池用于配合處理污水的微生物進行使用。池體內形成有中心圓池、進水子池、出水子池以及多個中間池，中心圓池內可加入好氧菌群作為好氧池使用，進水子池和靠近進水子池的一部分中間池內可以加入?yún)捬蹙鹤鳛閰捬醭厥褂?，出水子池和另一部分中間池內可以加入兼性菌群作為缺氧池使用。具體使用時，污水從進水子池進入后順次流過各個中間池進入出水子池，再從出水子池進入中心圓池。中心圓池內設置有沉淀箱，沉淀箱外的污水經進水過濾口過濾后進入沉淀箱內，最后清液從沉淀箱頂部位置的出水端口流出。本實用新型中，由于充分縮小了缺氧單元、厭氧單元和好氧單元之間的間距，使其結合成一個緊湊的圓形結構，不僅可以大幅減少占地面積，還可以大幅減少各管道的施工長度，從而減少建造成本。
