本發明公開了一種鄉鎮用一體化污水處理裝置，包括篩選筒本體、粉碎筒本體和攪拌筒本體，所述篩選筒本體通過第一輸液組件與粉碎筒本體相連接，所述篩選筒本體通過第二輸液組件與攪拌筒本體相連接，本發明一種鄉鎮用一體化污水處理裝置通過篩選筒本體對污水中的大分子雜質進行分級篩選，并通過第一輸液組件對篩選筒本體內的大分子的雜質進行輸送至粉碎筒本體內進行粉碎，通過第二輸液組件對篩選筒本體內的小分子雜質輸送至攪拌筒本體內，從而通過攪拌筒本體對小分子雜質與處理藥劑進行充分的反應，從而有效的提高了本發明對污水進行處理的質量，進而有效的提高了本發明的使用精度。

　　權利要求書

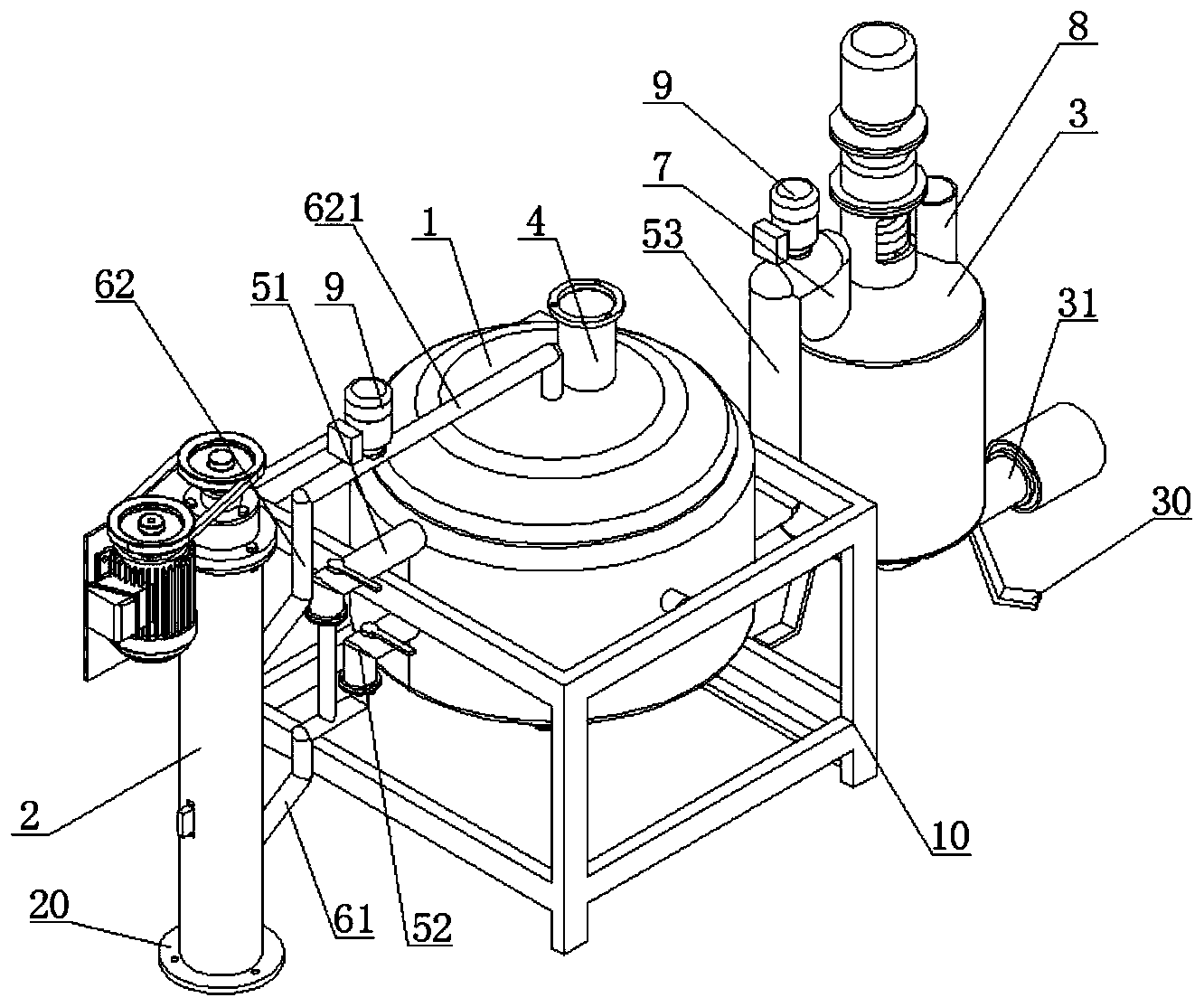

　　1.一種鄉鎮用一體化污水處理裝置，包括篩選筒本體(1)、粉碎筒本體(2)和攪拌筒本體(3)，其特征在于：所述篩選筒本體(1)通過第一輸液組件與粉碎筒本體(2)相連接，所述篩選筒本體(1)通過第二輸液組件與攪拌筒本體(3)相連接;

　　所述篩選筒本體(1)包括外筒體(101)、設置在外筒體(101)內部的內筒體(102)、貫穿于外筒體(101)與內筒體(102)相連接的振動電機(104)以及均勻設置在內筒體(102)內的過濾板組件;

　　所述過濾板組件包括以內筒體(102)的高度方向依次設置的第一過濾篩板(1031)、第二過濾篩板(1032)和第三過濾篩板(10spjg)，所述第一過濾篩板(1031)、第二過濾篩板(1032)和第三過濾篩板(10spjg)將內筒體(102)依次設置為第一過濾腔、第二過濾腔和第三過濾腔;

　　所述第一輸液組件包括設置與第一過濾腔相連通的第一排放管(51)、與第二過濾腔相連通的第二排放管(52)、設置在粉碎筒上與第一排放管(51)和第二排放管(52)相連通的第一輸送管(61)、設置在粉碎筒上的第二輸送管(62)以及與第二輸送管(62)相連通的第二進液管(621);

　　所述第二輸液組件包括與第三過濾腔相連通的第三排放管(53)與第三排放管(53)相連通的第三進液管(7)，所述第三進液管(7)與攪拌筒本體(3)的上端一體成型，且第三進液管(7)與第三排放管(53)也通過連接法蘭相連接。

　　2.根據權利要求1所述的一種鄉鎮用一體化污水處理裝置，其特征在于，所述振動電機(104)的輸出軸貫穿與外筒體(101)與內筒體(102)相連接，所述內筒體(102)的上端設置有密封蓋體，進而便于通過密封蓋體對內筒體(102)進行密封，所述密封蓋體上設置有第一進液管(4)，所述第一進液管(4)通過連接管道外接與污水區。

　　3.根據權利要求2所述的一種鄉鎮用一體化污水處理裝置，其特征在于，所述第一過濾篩板(1031)、第二過濾篩板(1032)和第三過濾篩板(10spjg)上過濾孔，且第一過濾篩板(1031)、第二過濾篩板(1032)和第三過濾篩板(10spjg)上的過濾孔依次遞減。

　　4.根據權利要求1所述的一種鄉鎮用一體化污水處理裝置，其特征在于，所述第一排放管(51)和第二排放管(52)分別貫穿與外筒體(101)與第一輸送管(61)相連通，所述第一排放管(51)、第二排放管(52)和第一輸送管(61)之間通過三通閥相連接，且第一排放管(51)和第二排放管(52)與外筒體(101)相連接處設置有密封圈，所述密封圈設置為橡膠材質。

　　5.根據權利要求4所述的一種鄉鎮用一體化污水處理裝置，其特征在于，所述第二輸送管(62)和第二進液管(621)之間通過連接法蘭相連通，所述第二進液管(621)遠離與第二輸送管(62)相連接的一端與內筒體(102)相連通。

　　6.根據權利要求1所述的一種鄉鎮用一體化污水處理裝置，其特征在于，所述粉碎筒本體(2)內設置有粉碎軸(22)以及用于與粉碎軸(22)相連接的第一驅動組件，所述第一驅動組件包括第一驅動電機(23)、與第一驅動電機(23)的輸出軸相連接的主動輪(241)、通過傳輸皮帶(243)與主動輪(241)相連接的從動輪(242)、與從動輪(242)固定連接的驅動軸以及設置在驅動軸與粉碎軸(22)之間的第一軸承座(251)，所述驅動軸通過連接法蘭與第一軸承座(251)的上端相連接，所述第一軸承座(251)的下端也通過連接法蘭與粉碎筒本體(2)相連接。

　　7.根據權利要求6所述的一種鄉鎮用一體化污水處理裝置，其特征在于，所述粉碎軸(22)的另一端設置有第二軸承座(252)，所述第二軸承座(252)與粉碎筒本體(2)的內腔底端固定連接，所述第一軸承座(251)和第二軸承座(252)內分別設置有連接軸承。

　　8.根據權利要求7所述的一種鄉鎮用一體化污水處理裝置，其特征在于，所述攪拌筒本體(3)包括設置在第三進液管(7)旁的加藥筒(8)、設置在攪拌筒本體(3)下端另一側的排污管(31)，設置在攪拌筒本體(3)內設置攪拌軸(32)以及用于驅動攪拌軸(32)的第二驅動組件，所述第二驅動組件包括第二驅動電機(spjg)、減速器以及剛性聯軸器(35)構成，所述第二驅動電機(spjg)的輸出軸與減速器輸入軸通過連接法蘭相連接，所述減速器的輸出軸與攪拌軸(32)相連接，所述攪拌軸(32)上均勻設置有攪拌葉片(321)，所述攪拌葉片(321)通過連接軸套與攪拌軸(32)相連接，所述攪拌軸(32)與減速器之間通過剛性聯軸器(35)相連接，且攪拌軸(32)與剛性聯軸器(35)相連接處設置有連接軸承，且攪拌軸(32)貫穿于攪拌筒本體(3)與剛性聯軸器(35)相連接。

　　9.根據權利要求8所述的一種鄉鎮用一體化污水處理裝置，其特征在于，還包括設置在粉碎筒本體(2)內的紫外線殺菌燈(26)，所述紫外線殺菌燈(26)通過安裝燈座設置在粉碎筒本體(2)內，且安裝燈座與粉碎筒本體(2)固定通過固定螺釘相連接，所述紫外線殺菌燈(26)通過導線外接與設置在粉碎筒本體(2)外的紫外線控制器(261)。

　　說明書

　　一種鄉鎮用一體化污水處理裝置

　　技術領域

　　本發明涉及污水處理相關技術領域，具體為一種鄉鎮用一體化污水處理裝置。

　　背景技術

　　村鎮污水主要由生活污水和農業廢水組成。生活污水成分比較固定，主要含有碳水化合物、蛋白質、氨基酸、脂肪等有機物，比較適合于細菌的生長，成為細菌、病毒生存繁殖的場所;但生活污水一般不含有毒性，且具有一定的肥效，可用來灌溉農田。農業廢水的成分則多種多樣，不同的季節，不同的地方，不同發展目標的村鎮，其廢水需要用不同的處理方法。而生活污水就是日常生活產生的污水，是指各種形式的無機物和有機物的復雜混合物，包括：①漂浮和懸浮的大小固體顆粒;②膠狀和凝膠狀擴散物;③純?nèi)芤骸?/p>

　　本發明的發明人發現，現有技術中的鄉鎮用污水處理裝置由于其本身的設計特點，結構簡單且使用方式單一，存在以下的問題：

　?、佻F(xiàn)有技術中的鄉鎮用污水處理裝置在實際的使用過程中不便于對污水中的大分子雜質，例如漂浮、懸浮的大小固體顆?；蛘吣z狀和凝膠狀擴散物進行分級處理，從而易使得大分子堵塞污水處理裝置的管口，進而降低了對污水進行處理的精度;

　?、诂F(xiàn)有技術中的鄉鎮用污水處理裝置在實際的使用過程中不便于對污水進行反復的處理，從而降低了對污水處理的質量;

　　為此，我們提出了一種鄉鎮用一體化污水處理裝置。

　　發明內容

　　本發明的目的在于提供一種鄉鎮用一體化污水處理裝置，旨在改善現有技術中的鄉鎮用污水處理裝置由于其本身的設計特點，結構簡單且使用方式單一，不便于對污水中的大分子雜質，進行分級處理，從而易使得大分子堵塞污水處理裝置的管口，進而降低了對污水進行處理的精度以及不便于對污水進行反復的處理，從而降低了對污水處理的質量的問題。

　　為實現以上目的，本發明通過以下技術方案予以實現：一種鄉鎮用一體化污水處理裝置，包括篩選筒本體、粉碎筒本體和攪拌筒本體，篩選筒本體通過第一輸液組件與粉碎筒本體相連接，篩選筒本體通過第二輸液組件與攪拌筒本體相連接;

　　篩選筒本體包括外筒體、設置在外筒體內部的內筒體、貫穿于外筒體與內筒體相連接的振動電機以及均勻設置在內筒體內的過濾板組件;

　　過濾板組件包括以內筒體的高度方向依次設置的第一過濾篩板、第二過濾篩板和第三過濾篩板，第一過濾篩板、第二過濾篩板和第三過濾篩板將內筒體依次設置為第一過濾腔、第二過濾腔和第三過濾腔;

　　第一輸液組件包括設置與第一過濾腔相連通的第一排放管、與第二過濾腔相連通的第二排放管、設置在粉碎筒上與第一排放管和第二排放管相連通的第一輸送管、設置在粉碎筒上的第二輸送管以及與第二輸送管相連通的第二進液管;

　　第二輸液組件包括與第三過濾腔相連通的第三排放管與第三排放管相連通的第三進液管，第三進液管與攪拌筒本體的上端一體成型，且第三進液管與第三排放管也通過連接法蘭相連接。

　　通過采用上述技術方案，進而便于通過篩選筒本體對污水中的大分子雜質進行分級篩選，并通過第一輸液組件對篩選筒本體內的大分子的雜質進行輸送至粉碎筒本體內進行粉碎，通過第二輸液組件對篩選筒本體內的小分子雜質輸送至攪拌筒本體內，從而通過攪拌筒本體對小分子雜質與處理藥劑進行充分的反應，從而有效的提高了本發明對污水進行處理的質量，進而有效的提高了本發明的使用精度。

　　較佳的，振動電機的輸出軸貫穿與外筒體與內筒體相連接，內筒體的上端設置有密封蓋體，進而便于通過密封蓋體對內筒體進行密封，密封蓋體上設置有第一進液管，第一進液管通過連接管道外接與污水區。

　　通過采用上述技術方案，進而便于通過第一進液管對污水區內的污水進行引流至篩選筒本體內，通過振動電機帶動內筒體振動，從而便于內筒體對污水處理中大分子雜質進行篩分，從而有效的提高了本發明對污水處理中大分子雜質進行篩分的質量，從而有效的提高了污水處理中大分子雜質的生產效率，從而有效提高了本發明的使用精度。

　　較佳的，第一過濾篩板、第二過濾篩板和第三過濾篩板上過濾孔，且第一過濾篩板、第二過濾篩板和第三過濾篩板上的過濾孔依次遞減。

　　通過采用上述技術方案，進而便于對在污水處理中大分子雜質進行分級篩分，從而有效的提高了污水處理中大分子雜質的篩分精度。

　　較佳的，第一排放管和第二排放管分別貫穿與外筒體與第一輸送管相連通，第一排放管、第二排放管和第一輸送管之間通過三通閥相連接，且第一排放管和第二排放管與外筒體相連接處設置有密封圈，密封圈設置為橡膠材質。

　　通過采用上述技術方案，進而便于通過密封圈有效的增加了第一排放管和第二排放管與外筒體相連接的氣密性，進而有效的提高了第一排放管和第二排放管對第一過濾腔和第二過濾腔內的大分子雜質進行引流。

　　較佳的，第二輸送管和第二進液管之間通過連接法蘭相連通，第二進液管遠離與第二輸送管相連接的一端與內筒體相連通。

　　通過采用上述技術方案，進而便于通過第二進液管對粉碎后的污水中大分子雜質在篩選筒本體內進行再次篩分，從而有效的提高了對污水處理的質量。

　　較佳的，粉碎筒本體內設置有粉碎軸以及用于與粉碎軸相連接的第一驅動組件，第一驅動組件包括第一驅動電機、與第一驅動電機的輸出軸相連接的主動輪、通過輸送皮帶與主動輪相連接的從動輪、與從動輪固定連接的驅動軸以及設置在驅動軸與粉碎軸之間的第一軸承座，驅動軸通過連接法蘭與第一軸承座的上端相連接，第一軸承座的下端也通過連接法蘭與粉碎筒本體相連接。

　　通過采用上述技術方案，進而便于通過第一驅動電機帶動主動輪轉動，從而便于輸送皮帶帶動主動輪轉動，進而使得主動輪帶動驅動軸轉動，從而使得粉碎軸由于驅動軸的作用轉動，從而使得粉碎筒本體內的大分子雜質由于粉碎軸的作用向上提升，并通過第二輸送管以及第二進液管進入到篩選筒本體內。

　　較佳的，粉碎軸的另一端設置有第二軸承座，第二軸承座與粉碎筒本體的內腔底端固定連接，第一軸承座和第二軸承座內分別設置有連接軸承。

　　通過采用上述技術方案，進而便于通過第二連接軸承對粉碎軸的底端進行限位，從而有效的避免了粉碎軸發生滑動，從而有效的提高了本發明對大分子雜質進行粉碎提升的效率。

　　較佳的，攪拌筒本體包括設置在第三進液管旁的加藥筒、設置在攪拌筒本體下端另一側的排污管，設置在攪拌筒本體內設置攪拌軸以及用于驅動攪拌軸的第二驅動組件，第二驅動組件包括第二驅動電機、減速器以及剛性聯軸器構成，第二驅動電機的輸出軸與減速器輸入軸通過連接法蘭相連接，減速器的輸出軸與攪拌軸相連接，攪拌軸上均勻設置有攪拌葉片，攪拌葉片通過連接軸套與攪拌軸相連接，攪拌軸與減速器之間通過剛性聯軸器相連接，且攪拌軸與剛性聯軸器相連接處設置有連接軸承，且攪拌軸貫穿于攪拌筒本體與剛性聯軸器相連接。

　　通過采用上述技術方案，由于攪拌軸的一端貫穿于攪拌筒本體，進而便于對攪拌機構以及攪拌軸進行維修，進而有效的提高了本發明的使用精度，進而便于通過減速器對第二驅動電機轉動頻率進行控制，進而便于通過剛性聯軸器帶動攪拌軸轉動，從而便于使得攪拌軸帶動小分子雜質與處理藥劑充分反應，并經排污管排出。

　　較佳的，還包括設置在粉碎筒本體內的紫外線殺菌燈，紫外線殺菌燈通過安裝燈座設置在粉碎筒本體內，且安裝燈座與粉碎筒本體固定通過固定螺釘相連接，紫外線殺菌燈通過導線外接與設置在粉碎筒本體外的紫外線控制器。

　　通過采用上述技術方案，進而便于通過紫外線控制器對紫外線殺局燈進行控制，進而便于通過紫外線殺菌燈對進入到粉碎筒本體內的大分子雜質進行殺菌，從而有效的提高了對污水處理的質量。

　　與現有技術相比，本發明的有益效果是：本發明具有設計合理且操作簡單的特點，本發明一種鄉鎮用一體化污水處理裝置在包括篩選筒本體、粉碎筒本體和攪拌筒本體，所述篩選筒本體通過第一輸液組件與粉碎筒本體相連接，所述篩選筒本體通過第二輸液組件與攪拌筒本體相連接，進而便于通過篩選筒本體對污水中的大分子雜質進行分級篩選，并通過第一輸液組件對篩選筒本體內的大分子的雜質進行輸送至粉碎筒本體內進行粉碎，通過第二輸液組件對篩選筒本體內的小分子雜質輸送至攪拌筒本體內，從而通過攪拌筒本體對小分子雜質與處理藥劑進行充分的反應，從而有效的提高了本發明對污水進行處理的質量，進而有效的提高了本發明的使用精度
