一體化水處理設備:本發明公開了一種活塞式過濾器，包括過濾管、出水管、排污管及清潔活塞，清潔活塞包括活塞筒，活塞筒活動收容于過濾管內，過濾管設有過濾孔及排污口，出水管套設于過濾管的過濾孔處，活塞筒堵住排污口，使污水經過濾孔過濾后從出水管排出，排污管與排污口連通，當過濾孔需要清理時，活塞筒移動刮擦過濾孔內壁并露出排污口，排污口排污。本發明活塞式過濾器采用過濾式水污雜物分離，能快速高效的將水中雜質與污物進行過濾分離，同時也能應用在前置和后置過濾中，而且其結構簡單，占用空間較小，使用方便可靠。本發明還涉及兩種包含上述活塞式過濾器的活塞式過濾系統。

　　一體化水處理設備:權利要求書

　　1.一種活塞式過濾器，包括過濾管、出水管及排污管，其特征在于：所述活塞式過濾器還包括清潔活塞，所述清潔活塞包括活塞筒，所述活塞筒活動收容于所述過濾管內，所述過濾管設有過濾孔及排污口，所述出水管套設于所述過濾管的過濾孔處，所述活塞筒堵住所述排污口，使污水經所述過濾孔過濾后從所述出水管排出，所述排污管與所述排污口連通，當所述過濾孔需要清理時，所述活塞筒移動刮擦所述過濾孔內壁并露出所述排污口，所述排污口排污。

　　2.根據權利要求1所述的活塞式過濾器，其特征在于：所述清潔活塞還包括底座，所述活塞筒固定安裝于所述底座，所述活塞筒及所述底座為中空結構。

　　3.根據權利要求2所述的活塞式過濾器，其特征在于：所述活塞筒頂部設有錐形向內的導角。

　　4.根據權利要求2所述的活塞式過濾器，其特征在于：所述清潔活塞還包括活塞推桿，所述活塞推桿固定于所述底座，所述過濾管底部設有推桿孔，所述活塞推桿經所述推桿孔伸出所述過濾管。

　　5.根據權利要求4所述的活塞式過濾器，其特征在于：所述過濾管還包括推桿密封圈，所述推桿密封圈位于所述推桿孔中使所述推桿孔與所述活塞推桿密封。

　　6.根據權利要求4所述的活塞式過濾器，其特征在于：所述清潔活塞還包括復位彈簧及擋板，所述擋板固定于所述活塞推桿，所述復位彈簧一端固定于所述擋板，另一端固定于所述過濾管。

　　7.根據權利要求1所述的活塞式過濾器，其特征在于：所述清潔活塞還包括活塞密封圈，所述活塞密封圈套設于所述活塞筒上并位于所述活塞筒與所述過濾管內壁之間。

　　8.根據權利要求1所述的活塞式過濾器，其特征在于：所述出水管管口開口方向與所述過濾管的軸向垂直。

　　9.一種活塞式過濾系統，包括水池、水泵、驅動器及粉碎器，其特征在于：所述活塞式過濾系統還包括如權利要求1-8任意一項所述的活塞式過濾器，所述活塞式過濾器的進水口與所述水池連接，出水口與所述水泵連接，排污管與所述粉碎器連接，所述驅動器驅動所述活塞式過濾器的清潔活塞移動，污水從所述水池進入所述活塞式過濾器進行過濾處理，凈水從出水口經所述水泵重回所述水池，所述清潔活塞清潔的殘渣經粉碎器粉碎后排出。

　　10.一種活塞式過濾系統，包括逆止閥、驅動器及粉碎器，其特征在于：所述活塞式過濾系統還包括如權利要求1-8任意一項所述的活塞式過濾器，所述活塞式過濾器的進水口與水源連接，出水口與使用水管連接，排污管與逆止閥連接后再與所述粉碎器連接，所述驅動器驅動所述活塞式過濾器的清潔活塞移動，水從所述水源進入所述活塞式過濾器進行過濾處理，凈水從出水口進入所述使用水管，所述清潔活塞清潔的殘渣經逆止閥后由粉碎器粉碎后排出。

　　一體化水處理設備:說明書

　　一種活塞式過濾器及活塞式過濾系統

　　一體化水處理設備:技術領域

　　本發明涉及過濾器，尤其是涉及一種活塞式過濾器。

　　一體化水處理設備:背景技術

　　污水處理的時候一般先要將污水里的雜物、油污等先分離出來，污水單獨排放，但目前市面上很多水污過濾分離器普遍都存在結構復雜，成本價格高昂，且體積偏大等問題。

　　發明內容

　　為了克服現有技術的不足，本發明的目的在于提供一種結構簡單、水污雜物分離效率高、體積小的的活塞式過濾器。

　　本發明的目的采用以下技術方案實現：

　　一種活塞式過濾器，包括過濾管、出水管、排污管及清潔活塞，所述清潔活塞包括活塞筒，所述活塞筒活動收容于所述過濾管內，所述過濾管設有過濾孔及排污口，所述出水管套設于所述過濾管的過濾孔處，所述活塞筒堵住所述排污口，使污水經所述過濾孔過濾后從所述出水管排出，所述排污管與所述排污口連通，當所述過濾孔需要清理時，所述活塞筒移動刮擦所述過濾孔內壁并露出所述排污口，所述排污口排污。

　　進一步地，所述清潔活塞還包括底座，所述活塞筒固定安裝于所述底座，所述活塞筒及所述底座為中空結構。

　　進一步地，所述活塞筒頂部設有錐形向內的導角。

　　進一步地，所述清潔活塞還包括活塞推桿，所述活塞推桿固定于所述底座，所述過濾管底部設有推桿孔，所述活塞推桿經所述推桿孔伸出所述過濾管。

　　進一步地，所述過濾管還包括推桿密封圈，所述推桿密封圈位于所述推桿孔中使所述推桿孔與所述活塞推桿密封。

　　進一步地，所述清潔活塞還包括復位彈簧及擋板，所述擋板固定于所述活塞推桿，所述復位彈簧一端固定于所述擋板，另一端固定于所述過濾管。

　　進一步地，所述清潔活塞還包括活塞密封圈，所述活塞密封圈套設于所述活塞筒上并位于所述活塞筒與所述過濾管內壁之間。

　　進一步地，所述出水管管口開口方向與所述過濾管的軸向垂直。

　　一種活塞式過濾系統，包括水池、水泵、驅動器及粉碎器，所述活塞式過濾系統還包括活塞式過濾器，所述活塞式過濾器的進水口與所述水池連接，出水口與所述水泵連接，排污管與所述粉碎器連接，所述驅動器驅動所述活塞式過濾器的清潔活塞移動，污水從所述水池進入所述活塞式過濾器進行過濾處理，凈水從出水口經所述水泵重回所述水池，所述清潔活塞清潔的殘渣經粉碎器粉碎后排出。

　　一種活塞式過濾系統，包括逆止閥、驅動器及粉碎器，所述活塞式過濾系統還包括活塞式過濾器，所述活塞式過濾器的進水口與水源連接，出水口與使用水管連接，排污管與逆止閥連接后再與所述粉碎器連接，所述驅動器驅動所述活塞式過濾器的清潔活塞移動，水從所述水源進入所述活塞式過濾器進行過濾處理，凈水從出水口進入所述使用水管，所述清潔活塞清潔的殘渣經逆止閥后由粉碎器粉碎后排出。

　　相比現有技術，本發明活塞式過濾器采用過濾式水污雜物分離，能快速高效的進行水污雜物分離，同時也能應用在前置和后置過濾中，而且其結構簡單，占用空間較小，使用方便可靠。

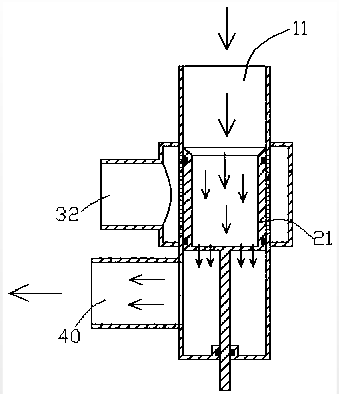

　　1.本活塞式過濾器結構，在過濾管中設置清潔活塞，通過過濾管的過濾孔進行過濾，清污時，推動活塞清潔過濾孔內壁，通過簡單的管道和活塞結構，實現過濾和清污;

　　2.采用過濾孔大小的不同的過濾板(過濾網)，可以用于水污雜物分離器，或前置/后置過濾器，應用范圍廣;

　　3.本活塞式過濾器結構由于在過濾管內設置清潔活塞，因此過濾管可以做到與普通水管大小相同，出水管僅需比過濾管略大即可，占用空間小，能提升使用者的空間利用率。
